在电力电子、工业控制及医疗设备等领域，高压放大器驱动压电器件、长电缆或大容量储能系统等容性负载时，普遍存在振荡问题。这种现象源于容性负载与放大器输出阻抗形成的阻抗网络导致系统相位裕度下降，甚至引发闭环不稳定。本文从振荡成因与控制策略两方面展开技术分析，结合工程实践提供系统性解决方案。
一、振荡的物理机制与危害
容性负载（CL）与放大器输出电阻（Ro）构成的RC网络会在放大器的开环传递函数中引入附加极点，该极点频率为：
f_p = \frac{1}{2\pi \cdot R_o \cdot C_L}
当该极点接近系统带宽时，造成相位滞后累积。若此时放大器的环路增益在临界频率处仍有较高幅值，相位裕度低于45°将触发自激振荡（见图1）。
典型表现为输出波形出现过冲、振铃，极端情况下演变为持续振荡，直接影响信号保真度与设备安全性。例如ADA4084-1放大器驱动2nF负载时过冲达60%，完全失稳时输出功率损耗可能烧毁器件。
二、关键控制技术解析
1. 输出阻抗匹配与阻尼优化
串联电阻法：在放大器输出端串联阻值（Rs=10Ω~100Ω），使总输出阻抗与CL形成阻尼系数ζ≥0.7的欠阻尼系统。实测数据显示，10nF负载下50Ω电阻可降低过冲至10%以下，但需权衡功率损耗与发热问题。
铁氧体磁珠替代：在MHz级高频场景中，铁氧体磁珠可替代固定电阻，其频率特性阻抗（Z=50Ω@100MHz）既控制高频振荡，又避免直流损耗。
2. 相位补偿技术
反馈电容补偿法：在反馈网络中并联小容量电容（Cf≈1~10pF），引入零点抵消负载极点。例如，CL=1nF时Cf=5pF可将相位裕度提升30°，通过调节Cf实现带宽内稳定。
噪声增益操控：通过调整噪声增益（而非信号增益）改变系统开环增益曲线。在反相放大电路中添加RD电阻（典型值1kΩ~10kΩ），提高闭环增益使单位增益频率远离临界区。
3. 器件选型与拓扑升级
高速电流反馈型放大器： 140MHz带宽与3200V/μs压摆率设计，配合200mA驱动能力，可有效降低容性负载引起的瞬态延迟。
有源阻尼电路：集成基于运放的主动控制回路，实时监测输出电流并调节阻尼参数。该方法在驱动LCD面板等大容量负载时可将THD降低至0.01%。
三、工程设计与验证要点
1、仿真验证
使用SPICE或Simplis建立包含寄生参数（线缆电感、PCB分布电容）的仿真模型。重点考察阶跃响应下的过冲率与相位裕度，优化阻尼网络参数。
2、PCB布局优化
缩短输出路径至CL的走线长度（<5cm），减少寄生电感对阻尼效果的影响。
采用星型接地与多层板电源平面设计，降低共模干扰引发的次生振荡。
3、动态测试方法
采用脉冲群注入法，评估系统在突变负载下的稳定性。某型号超声驱动电路通过该测试后，工作寿命从200小时提升至5000小时。
四、典型应用案例

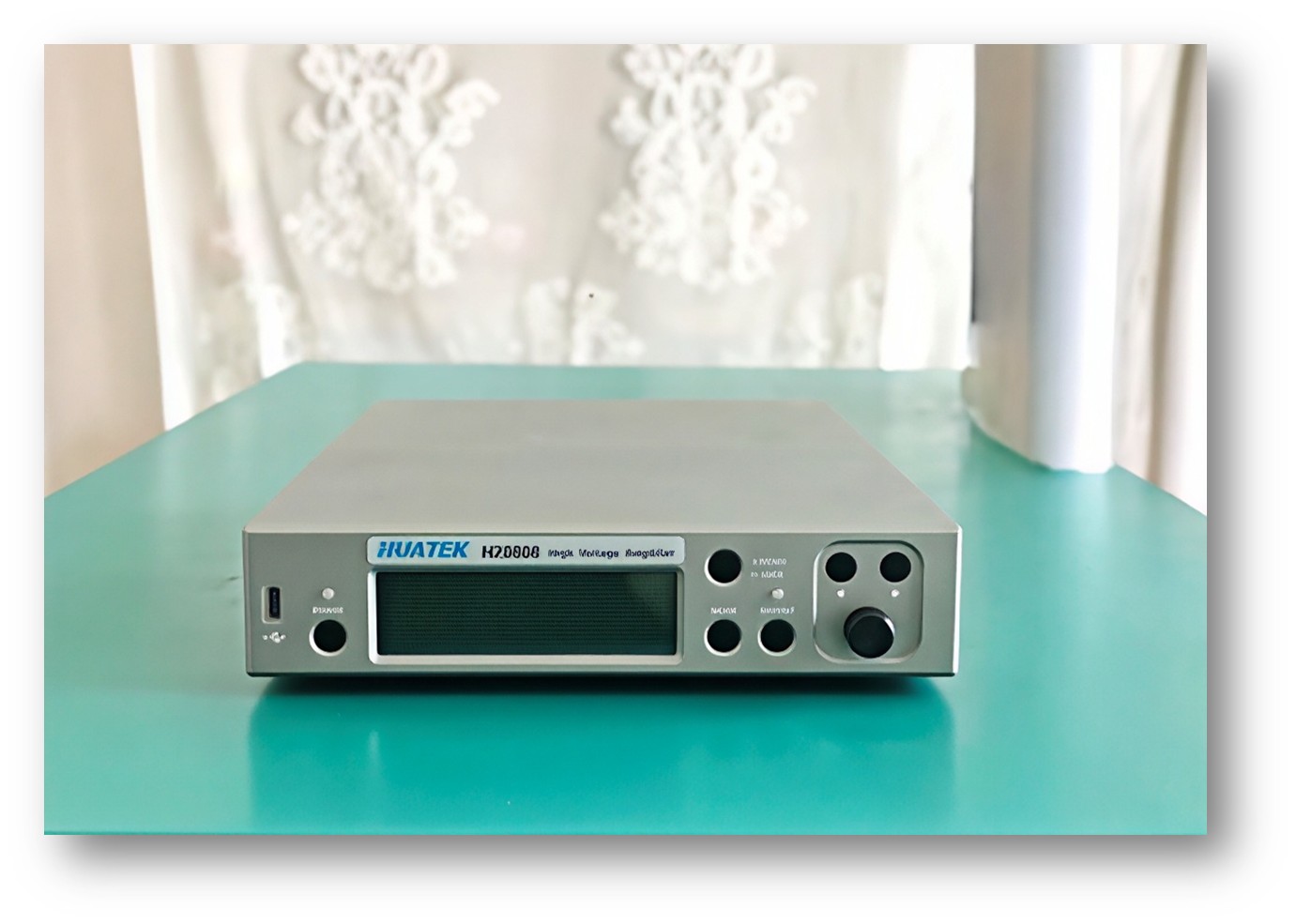

HUATEK20808高压放大器在驱动压电陶瓷阵列（CL=8nF）时，采用复合补偿策略：
前端输出串联22Ω电阻；
反馈网络配置3pF补偿电容；_
电源端添加π型滤波（10μF+10Ω+10μF）。
实测显示，输出电压1600Vp-p下过冲<5%，1kHz方波上升时间仅0.8μs，满足高精度无损检测需求。
结论
解决高压放大器驱动容性负载的振荡问题，需从系统建模、器件特性与控制算法三个维度协同优化。针对不同应用场景（如低频高精度或高频大功率），需在阻尼损耗、带宽限制与成本之间实现平衡。未来，基于GaN器件的超高频驱动拓扑与自适应阻抗匹配技术将进一步提升系统鲁棒性。
