HUATEK-H20808-800V高压放大器新产品推荐

一、概述

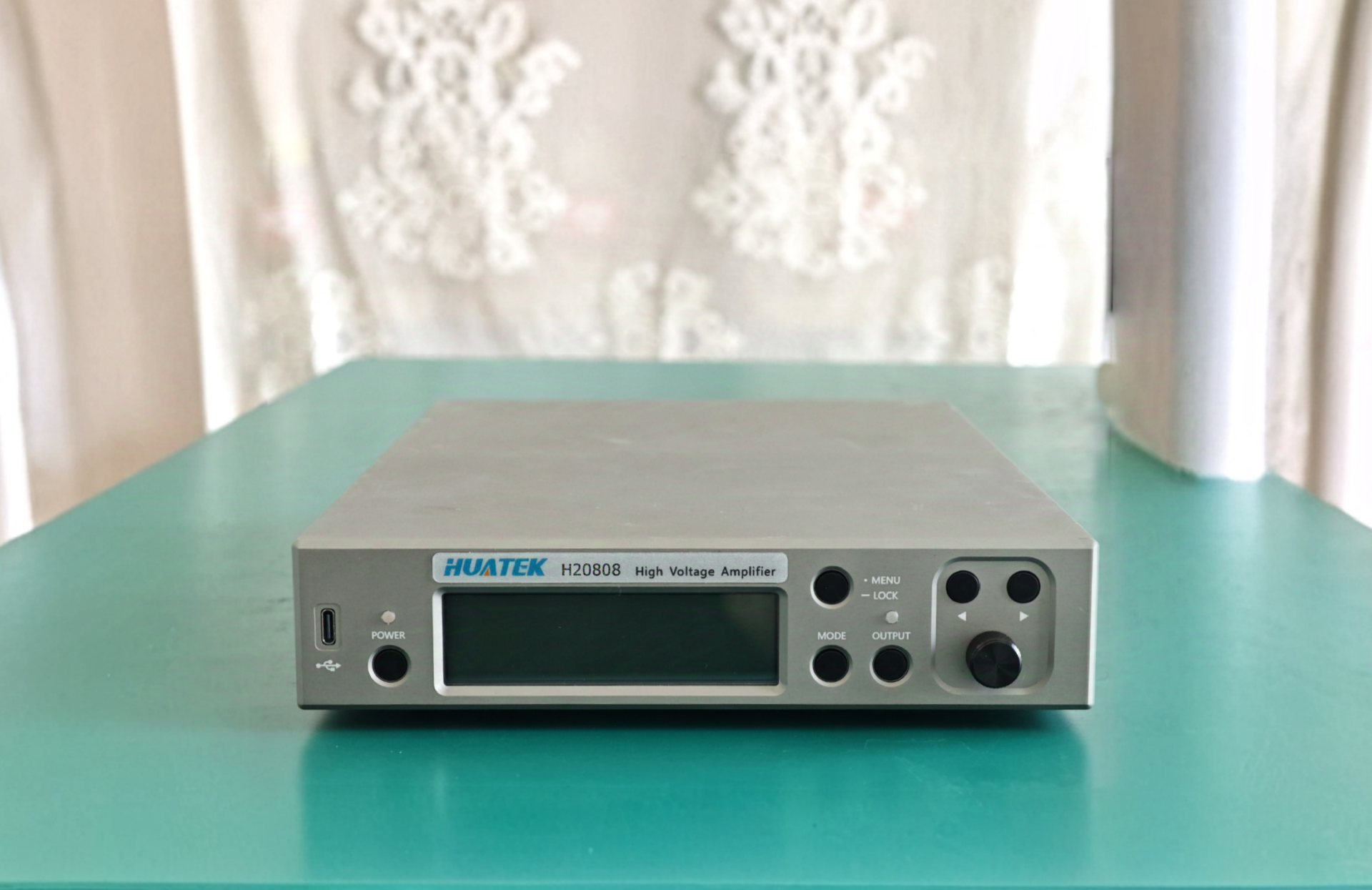

 华钛H20000系列-H20808放大器重新定义桌面级台式高压信号放大器（四象限电源），采用现 代仪器设计理念，仅有1U的高度和一包A4纸的体积，机身整体采用铝合金打造，直流供电， 具有数控增益、数控offset，短路保护等功能。

二、规格指标

输入端

最大输入电压：±10V

输入波形：直流及任意波形

输入阻抗：高阻（10KΩ）

输入接口：BNC接口

输出端

最大输出电压：±800V（1600 Vp-p）（H20808）

最大输出电流：82.5mA (H20808)

峰值输出功率：50Wp

输出阻抗：50Ω

高压输出接口：SHV

放大器带宽：DC~100kHz (H20808)

电压爬升率：>356V/us (H20808)

放大器增益：0-200.0/0.1步进(H20808)

直流偏置电压：±800V/1V步进(H20808)

输出直流零点偏移：＜±100mV

输出保护功能：过载保护，短路保护

输出保护模式：单次保护，打嗝模式

三、电压\电流监控

电压监测比例：1V/200V (H20808)

电压监测输出阻抗：50Ω

电压监测输出接口：BNC

电流监测比例：100mV/mA

电流监测输出阻抗：50Ω

电流监测输出接口：BNC

四、其他指标

稳定度：非累计时漂：＜50ppm/h，温漂：100ppm/℃

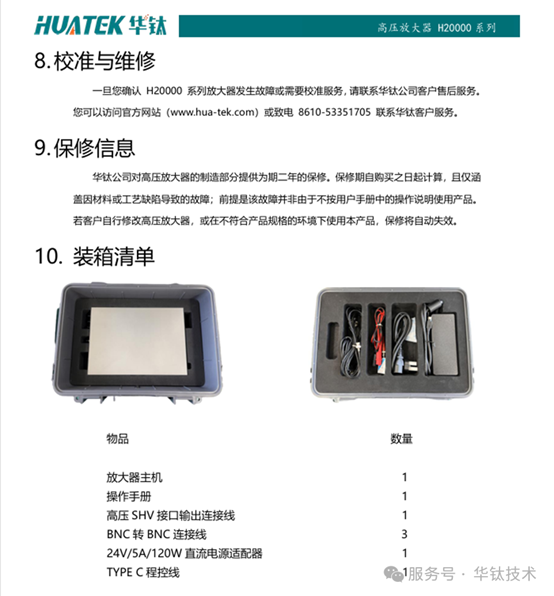

电源：DC/24V/5A(由电源适配器提供)

工作温度/湿度：0~40℃ / ≤85%RH 无凝结

海拔：最高 2000 米（6561.68 英尺）

尺寸：44.45mm(H)*203.2mm(W)*316mm(D)/包含突出旋钮和接口

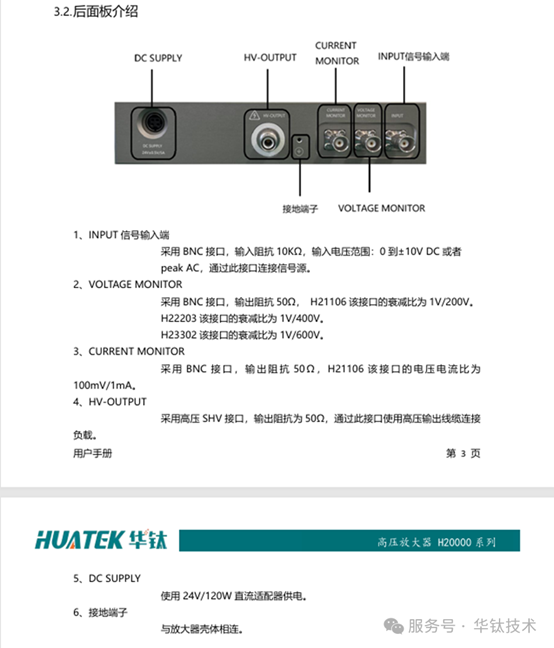

五、前后面板说明

六、验证放大器性能

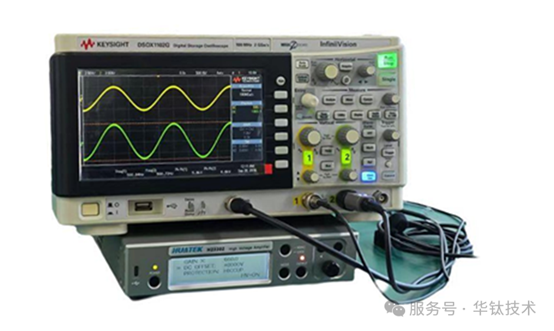

验证电压放大器性能直观简单的方式是，使用任意波形发生器产生电压信号，输入电压 放大器，使用示波器检测放大器的输出电压和波形。

注意的事项有:

1、H20000 系列电压放大器的输入阻抗是10KΩ，需要设置任意波形发生器为“高阻模式”;

2、H20000系列电压放大器的输出为“50Ω”示波器需要设置为“50Ω模式”;

3、将示波器测试结果的显示形式设置为与任意波形发生器相同的形式，例 如任意波形发生 器设置“电压峰峰值”示波器显示形式也应该设置为“电压峰峰值，如果示波器设置“电 压有效值”或“电压峰值"等，则无法准确的得到验证结果;

4、注意电压放大器的输出是否超出示波器的显示范围，超出显示范围时需要使用衰减探头 进行测试，这时应按实际衰减倍数对示波器进行设置

5、高压放大器 H20000系列 H20000 系列放大器输出电压潜在致命危险。操作时必须做好安全措施，严格遵守操作规程， 在设备接通电源时，请勿在高压输出端进行任何连接，所有与负载的连接必须在设备关闭时进行。
