小信号驱动大形变：高压放大器如何赋能压电薄膜变形镜

   压电薄膜变形镜（PFDM）是自适应光学系统中的关键执行器件，其工作原理基于压电材料的逆压电效应——通过对压电层施加电压，使镜面产生可控形变，从而校正波前畸变。在典型的8×8阵列压电薄膜变形镜中，单个电极尺寸为9×9mm，衬底层厚度5mm，压电层厚度0.4mm。此类器件的驱动需要高压放大器将信号源输出的低电压控制信号放大至百伏甚至千伏级别，以驱动压电材料产生足够的位移和应变。华钛高压放大器产品线覆盖从±200V到±50kV乃至更高电压的宽范围，能够满足不同规格压电变形镜的驱动需求。

1. 高压放大器在变形镜加工环节中的驱动作用

  压电薄膜变形镜的加工工艺对驱动电压的稳定性和精度提出了较高要求。在制备过程中，基底与压电陶瓷片的粘结、电极分割等工序会引入频率较高、梯度较大的面形变化，因此需要将粘结和电极分割过程提前到冷加工之前，并在冷加工前加入退应力工艺环节以保证面形稳定性。在这一过程中，高压放大器需为工艺验证提供精确可控的高压驱动信号。华钛H30000系列高压放大器支持从±1kV到±50kV（100kVp-p）的输出电压，输出功率最高可达600W，带宽为DC-1.5kHz，能够为变形镜加工中的材料极化和性能验证提供稳定可靠的驱动电源。其四象限输出能力可稳定驱动容性负载，适配压电陶瓷等复杂负载特性。

2. 高压放大器在闭环实验中的控制与校正功能

  在压电薄膜变形镜的闭环实验中，高压放大器承担着将控制信号转化为驱动电压的核心任务。典型实验系统中，高压放大器与波前传感器、闭环控制软件配合开展联机波前闭环校正实验。以100×100mm规格、64个驱动单元的压电薄膜变形镜为例，依次对各驱动单元施加100V电压可获得响应函数。闭环状态下，传感器采集的反馈信号与参考信号进行比较，经由PID控制器处理后输出控制信号，经高压放大器放大后驱动变形镜实现面形校正。实验数据表明，闭环校正前的波前畸变P-V值为2.64λ、RMS为0.56λ，闭环校正后可降至P-V值0.36λ、RMS为0.1λ，校正效果较为显著。

3. 华钛高压放大器的产品特性与适配优势

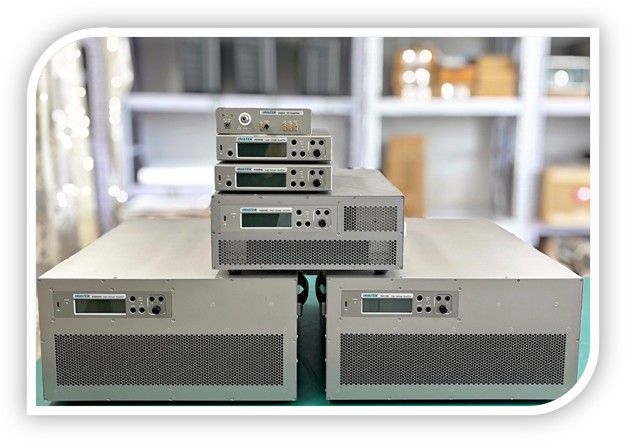

  华钛高压放大器在压电变形镜驱动应用中具备多项适配特性。H20000系列采用1U高度、A4纸大小的紧凑设计，支持数控增益调节（0.1倍步进）和数控偏置电压，适合桌面级实验室部署。H30000系列则面向更高电压和更大功率的应用场景，输出功率最高可达600W，同时提供50kV的电压输出能力。在安全保护方面，华钛产品配备单次保护与打嗝模式两种短路保护机制——前者在严重短路时彻底关断输出，后者在过载时自动循环“关断-延时-重启”，确保高压输出条件下的系统安全性。此外，其输出噪声低至1.5V rms，时漂小于50ppm/h，温漂小于100ppm/℃，这些指标对于需要长期稳定运行的闭环实验系统具有实际意义。

4. 国产替代价值：华钛高压放大器的差异化优势

  在高压放大器领域，正负10kV及以上电压等级的市场长期由TREK、TEGAM等进口品牌主导，国内用户常面临价格较高、货期较长、售后服务响应较慢等现实问题。华钛高压放大器依托核心技术自主研发，正逐步形成替代进口设备的有效方案。以H30000系列50kV型号为例，其±50kV（100kVp-p）输出电压、12mA峰值电流、600W峰值功率等核心指标，已可对标国际同类产品的主流水平。

  在具体替代案例中，华钛H31005（20kVp-p）可作为替代进口型号TREK 610E的国产选择；H20000系列则在多项关键参数上实现对TEGAM 2340/2350的覆盖或超越——以H20808为例，其最大输出电压±800V（1600Vp-p）高于TEGAM 2340的±200V（400Vp-p），峰值功率66W对比8W优势较为明显，且支持数控增益（0.1步进）和直流偏置电压等后者未配备的实用功能。在货期方面，华钛产品的交付周期明显短于进口产品；在服务方面，华钛提供本地化的专业技术支持与完善的质保服务，有效改善了进口设备售后响应慢、维修周期长等状况。此外，华钛产品在体积与集成度上同样具备特点——1U高度、A4纸大小的紧凑设计，在同等性能指标下体积约为同类竞品的数分之一。这些综合优势使华钛高压放大器成为科研院所和工业用户进行国产化替代时的可选方案。

  高压放大器作为连接控制信号与压电执行器之间的关键接口设备，在压电薄膜变形镜的加工验证和闭环控制实验中发挥着不可替代的作用。华钛高压放大器凭借宽电压覆盖范围（最高可达±50kV）、灵活的数控调节功能、多重安全保护机制以及日益完善的国产化替代能力，为压电变形镜的驱动控制提供了较为完整的解决方案，在自适应光学、精密光束控制等研究领域具有一定的应用价值。
